罗星实业找革网商务有限公司专注于皮革离型纸的研发生产及销售，拥有多款技术革命性产品，先后开发出国产高温耐水性离型纸具有长效保存，三防(防油、防酒精，防水耐摩擦皮革离型纸，双压，单压超黑绒面纸等新品。
01. 离型纸
离型纸又称隔离纸、防粘纸、硅油纸。是一种防止预浸料粘连，又可以保护预浸料不受污染的防粘纸。离型纸由涂有防粘物质的纸制成，其型号要根据材质、厚薄、伸长率、单双面的差别而区分。
国内目前主要采用在离型纸上单层涂布离型剂的方法制得离型纸，生产工艺主要由基纸、离型剂层和压花这三部分组成，其耐热温度较低，使得耐高温性能等其他物理强度较低，为此，我们提出一种耐高温、水油两性用离型纸。
02. 剥离
以往普通涂硅纸，是以每单位每平方米。一般为溶剂型硅油的涂布量从0.30~0.80克每平方米，无溶剂型硅油的涂布量从0.80~1.30克每平方米。需要专 业测试设备才能测试涂布量。 硅油涂布量直接影响到剥离性能。较高的涂布量，能够密实地将原纸覆盖，保证硅油均匀分布。而较低的硅油涂布量，则容易出现漏涂等现象，致使剥离不良。有些离型涂布供应商以降低硅油涂布量，致使剥离偏重，生产出重离型纸，在使用时是具有相当风险的。 可靠的生产厂家是在不降低硅油涂布量的前提下，通过化学配方的调整实现剥离力的调整。这是需要相当长时间的技术积累的，而非一蹴而就的。
常温剥离力，在常温下通过标准测试方法得到的剥离力数据，单位是N/25mm，可以转换成多少克。 一般0.10N/25mm，即10克以下的剥离力，俗称为轻剥离； 0.20N/25mm，即20克以下的剥离力，俗称为中剥离； 0.35~0.45N/25mm，即35~45克的剥离力，俗称为重剥离； 0.60~0.80N/25mm，即60~80克的剥离力，俗称为重重剥离； 当然也有0.03~0.04N/25mm，即3~4克的剥离力，俗称为轻轻剥离； 也有1.00N/25mm，即100克以上的剥离力，俗称为超重剥离。
老化剥离力，经老化后测得的剥离力数据，一般较常温剥离力略大。
而我们新产品，新的高温离型纸则用新型的TPX结晶性聚合体，不仅能适应高温作业环境，而且吸水性很低，可用于水性产品的制作。
03.TPX
TPX是日本三井化学株式会社所生产的4-甲基戊烯（4-methylpentene-1）的聚合物，TPX是其商品名，化学名称为Methyl pentene copolymer，简称PMP，三井化学株式会社是全球惟一的TPX生产制造商；密度：0.82-0.83； 吸水率：0.01%； 熔点：240℃； 维卡软化点160℃～170℃； 收缩率：1.5%～3.0%； 透光率：90%～92%（目前已商业化的高透明度树脂中惟一的结晶性聚合体）。
TPX 特性（耐高温、清晰透明、熔点高、耐化学性、耐酸、耐酒精、耐冲击）：
①在高温下比较
[相当高的断裂伸长率、耐冲击强度、优越的耐蠕变性（刚性大）]:
a、100℃以上超过PP；
b、130℃环境下可使用一年；
c、150℃以上超过PC；
d、180℃环境下可使用100小时。
②水油两性用
TPX不仅对油有很强抗性，在100℃以上的高温，既不溶于油也不会吸附油，而且吸水性很低，对水及水蒸气具有很高的耐受性。
③电气绝缘性：
a、介电强度：65KV/mm（较PTFE及丙烯为优）；
b、介电常数：2.12（PTFE介电常数为2.0～2.1）；
④ 耐化学品性：酸、碱、食用油；（吸水性很低：对水及水蒸气具有很高的耐受性）。
⑤卫生安全性：无毒、符合美国FDA认定。
TPX的电绝缘性能比聚丙烯好。耐酸碱，耐化学腐蚀，耐有机溶剂，耐应力开裂，没有其它透明材料在使用时受去污剂作用而应力开裂的倾向。
TPX可以用130℃蒸煮消毒400次不发雾，160℃的热空气消毒1小时可经受50次，200℃以上消毒也可，它还能经受氧化乙烯和放射线杀菌处理。
04. 罗星离型纸效果

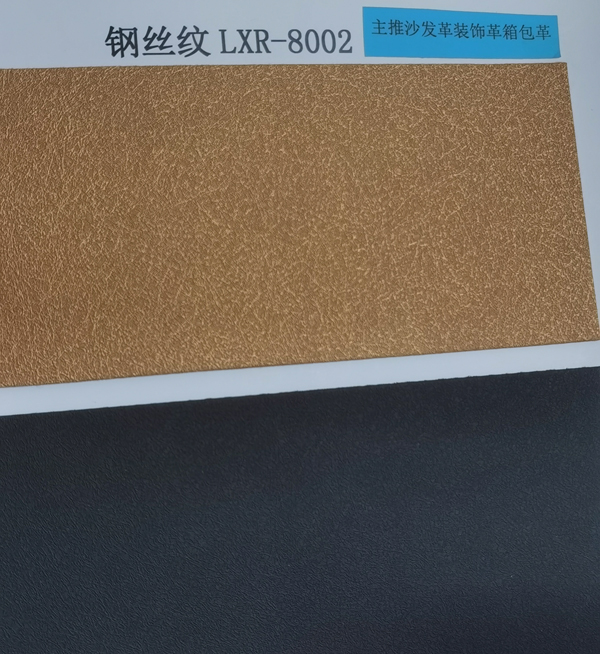

钢丝纹LXR-8002

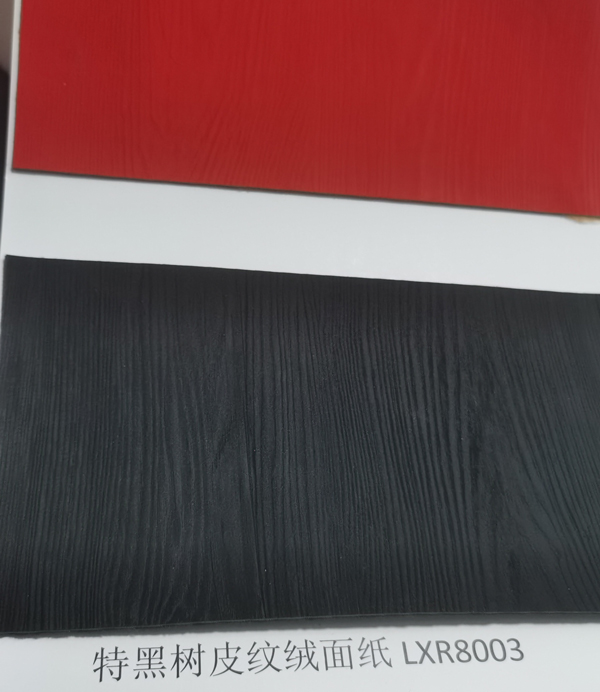

特黑树皮纹绒面纸LXR-8003

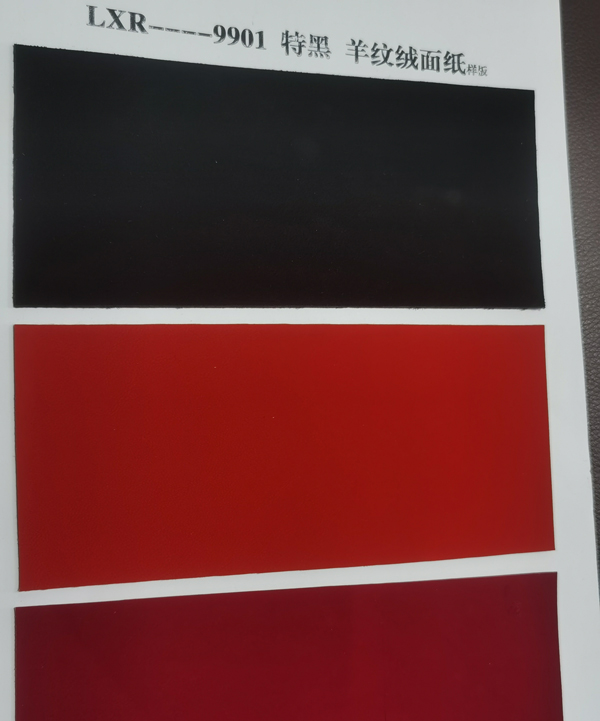

特黑羊纹绒面纸LXR-9901
罗星耐高温、水油两性用离型纸，采用新型的TPX结晶性聚合体，为皮革的生产制作提供物美价廉的优异离型纸。
